1. 總則

本施工方案旨在為涂裝車間機電工程的施工提供全面、系統、可行的指導，確保工程在安全、質量、進度和成本控制等方面達到既定目標。方案依據相關設計圖紙、技術規范、安全法規及現場實際情況編制，適用于涂裝車間內所有機電設備安裝、管線敷設、系統調試及與涂裝工藝相關的電氣、自控、動力、給排水、消防、通風、除塵等專業的工程施工。

2. 工程概況與施工范圍

2.1 工程概況
涂裝車間機電工程是車間建設的核心部分，其功能是為前處理、電泳、噴涂、烘干、打磨、輸調漆等涂裝工藝環節提供可靠的動力、控制、環保和安全保障。工程具有系統復雜、專業交叉多、精度要求高、安全風險大（特別是防爆、防火）等特點。

2.2 施工范圍
主要包括：

1. 供配電系統：車間變配電所設備安裝、動力配電柜（箱）、照明系統、電纜橋架及線路敷設。
2. 自動化控制系統：PLC控制系統、人機界面（HMI）、各類傳感器、執行器的安裝與調試，以及與中央控制室的通訊集成。
3. 工藝設備機電安裝：前處理設備、電泳設備、噴漆室、烘干室、強冷室、打磨室、輸調漆系統等成套設備的就位、固定、管道連接及單機試運行。
4. 公用動力系統：壓縮空氣系統（含凈化設備）、循環水系統、熱水系統、燃?xì)猓ɑ蛘羝┕艿老到y(tǒng)的安裝。
5. 環保與安全系統：漆霧處理系統（如文丘里、RTO/RCO）、廢氣處理系統、通風與空調系統、消防報警與滅火系統（特別是噴漆區的氣體滅火系統）、應急照明與疏散系統。
6. 接地與防雷系統：工作接地、保護接地、防靜電接地及建筑防雷設施的安裝。

3. 施工部署與組織機構

3.1 施工部署原則
遵循“先地下后地上、先主管后支管、先設備后管線、先大后小”的原則。優先完成主干橋架、主管道的敷設，為后續設備安裝和線路敷設創造條件。噴漆房、烘干室等核心區域，需在土建條件具備后優先施工。

3.2 組織機構
成立涂裝車間機電工程項目部，下設技術組、施工組、質量安全組、物資組和調試組。明確各崗位職責，確保指令暢通、責任到人。

4. 主要施工方法與技術措施

4.1 設備安裝
1. 基礎驗收與放線：嚴格核對設備基礎尺寸、標高、預埋件，符合要求后方可安裝。
2. 大型設備吊裝：編制專項吊裝方案，使用合適的吊具，劃定警戒區域，確保安全。
3. 精密設備安裝：如機器人、高精度泵閥，需使用激光水平儀等工具校準，確保安裝精度。
4. 噴漆/烘干室安裝：特別注意壁板拼接的密封性、保溫性能及防爆結構的完整性。

4.2 管道與線纜敷設

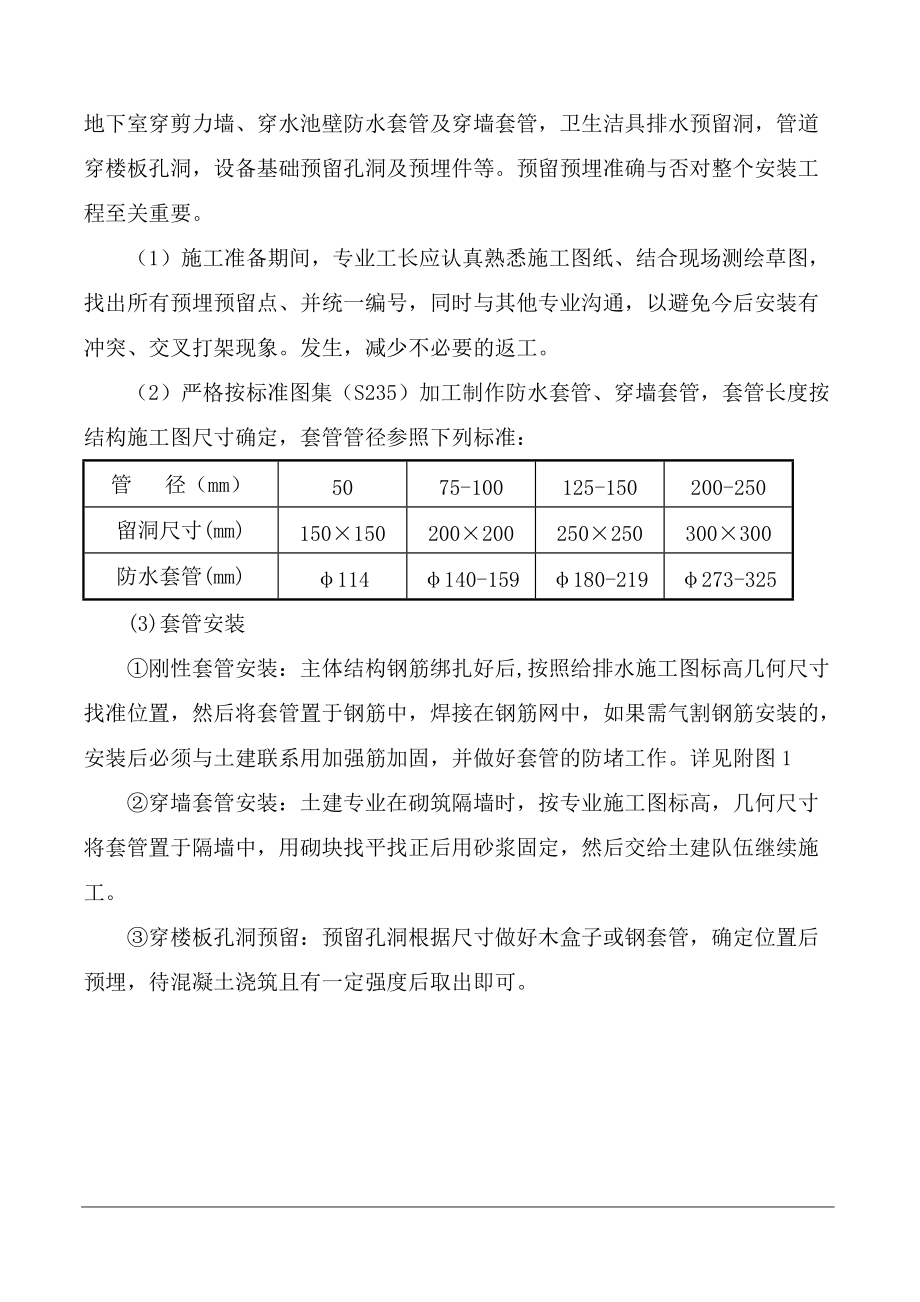

1. 管道工程：嚴格按照設計要求的材質（如不銹鋼、鍍鋅鋼管）、壓力等級施工。涂裝車間內管道，特別是輸漆、溶劑管道，必須保證焊接或連接質量，并進行壓力試驗和泄漏性試驗。管道標識清晰。
2. 電氣工程：
- 橋架安裝：橫平豎直，接地可靠。穿越防火分區時需做防火封堵。

• 電纜敷設：動力電纜與控制電纜、弱電電纜分層敷設。在爆炸危險區域（如調漆間、噴漆區）必須使用防爆電纜和防爆接線盒，敷設方式嚴格按防爆規范執行。

• 配管配線：明敷鋼管螺紋連接處需做防松處理并導電連續，確保防爆性能。

4.3 接地與防靜電
涂裝車間內所有工藝設備、管道、風機、燈具外殼、橋架、吊具等金屬導體均須可靠接地。油漆輸送管道、噴漆設備等須設置專門的防靜電接地，接地電阻值需定期檢測并符合規范要求（通常≤10Ω）。

4.4 系統調試
1. 單機調試：每臺設備安裝完成后，進行點動、空載試運行，檢查轉向、振動、噪聲、溫升是否正常。
2. 子系統調試：如通風系統風量平衡調試、自控系統信號回路測試、消防系統聯動測試等。
3. 聯動試車：在工藝設備供應商或技術指導下，進行涂裝線的全線空載和負載聯動試運行，驗證各工藝段銜接、控制邏輯、安全聯鎖功能的正確性。
4. 環保設施性能測試：對廢氣處理裝置進行效率測試，確保排放達標。

5. 質量、安全與環保保證措施

5.1 質量管理
嚴格執行“三檢制”（自檢、互檢、專檢）。關鍵工序如防爆電氣安裝、管道壓力試驗、設備精度校準等設立質量控制點。所有進場材料、設備需報驗，資料齊全。

5.2 安全管理（重中之重）
1. 危險區域管理：明確標識爆炸危險區域（1區、2區），嚴格控制動火作業，必須辦理動火許可證。
2. 防火防爆：施工現場嚴禁煙火，配備足量滅火器材。及時清理漆渣、廢溶劑等易燃物。
3. 高處作業與臨時用電：規范腳手架搭設，系掛安全帶。臨時用電嚴格執行“三級配電、兩級保護”，采用TN-S系統。
4. 職業健康：在有限空間、噴涂作業附近施工時，必須保證通風，佩戴合適的防護用品（防毒面具、防護服等）。
5. 應急預案：制定火災、爆炸、中毒、觸電等專項應急預案，并組織演練。

5.3 環境保護
控制施工噪聲、揚塵。施工廢棄物，特別是危險廢物（廢油漆桶、沾有溶劑的廢料）須分類收集，交由有資質的單位處理，嚴禁隨意丟棄。

6. 施工進度計劃與資源配置

根據總體工期要求，編制詳細的機電工程施工進度網絡計劃，明確關鍵路徑。合理配置勞動力、施工機具（如吊車、升降平臺、焊機、液壓工具等）和工程材料，確保按計劃推進。

7. 驗收與交付

工程完成后，整理齊全施工記錄、試驗報告、竣工圖等技術資料。依次進行：

1. 施工單位內部預驗收。
2. 業主、監理、設計、施工四方聯合竣工驗收。
3. 配合進行消防、環保等政府專項驗收。
4. 系統培訓與竣工資料移交，進入質量保修期。

本方案是指導涂裝車間機電工程施工的綱領性文件，所有施工人員必須熟悉并嚴格遵守。在施工過程中，如遇設計與現場不符等情況，應及時辦理工程變更手續，并經確認后實施。
